GZK512/GZK712 高真空電磁閥全場景應用解決方案

GZK系列高真空電磁閥產品介紹

GZK512/GZK712系列高真空電磁閥是華通氣動自主研發的高品質產品，完全對標進口系列，安裝尺寸100%兼容，性能達到國際先進水平。產品廣泛應用于半導體、光伏、鋰電等高端制造領域，為客戶提供穩定可靠的真空與氣體控制解決方案。

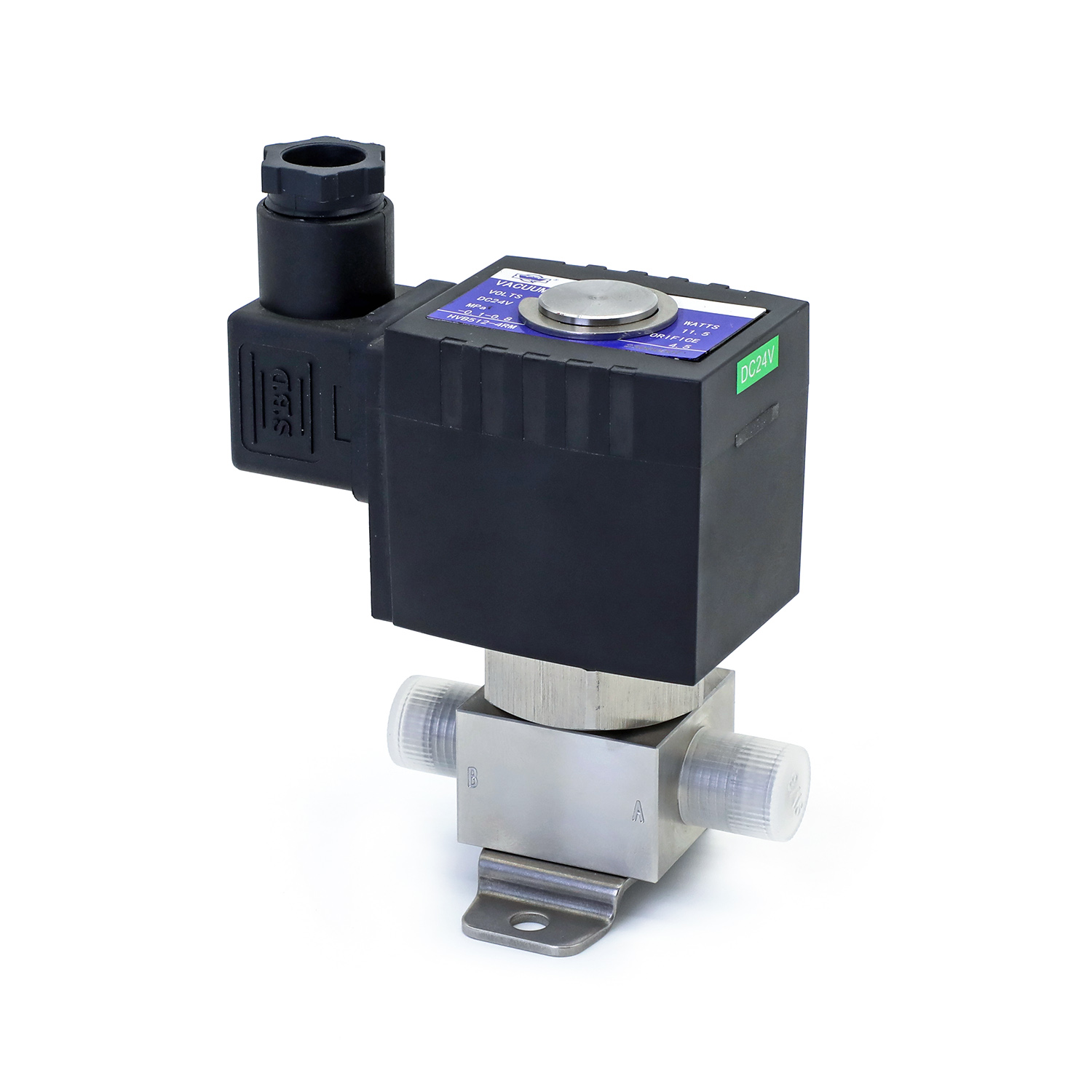

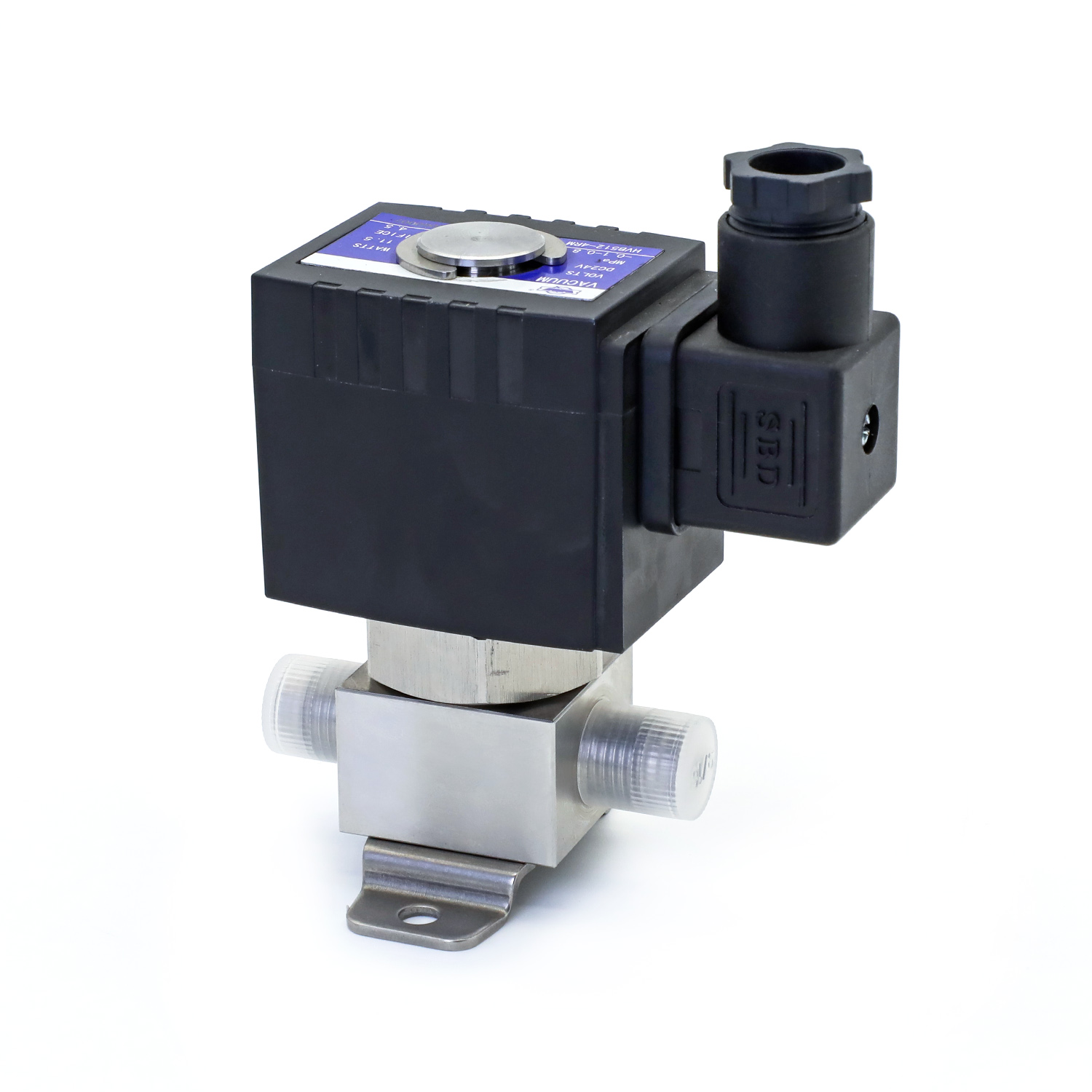

GZK512 系列高真空電磁閥

40mm幅寬緊湊型設計，通徑涵蓋φ4.5、φ6等多種規格，屬于通電時打開型(NC)，通過CE認證，適用于多種高真空與惰性氣體精確控制場景。

? 適用流體：空氣、真空、惰性氣體
? 耐壓力可達5.0MPa
? 泄漏率≤1.0×10?? Pa·m3/s(He)
? 200萬次超長使用壽命
? 多種連接方式：JXR公接頭、雙卡套、NPT/RC螺紋

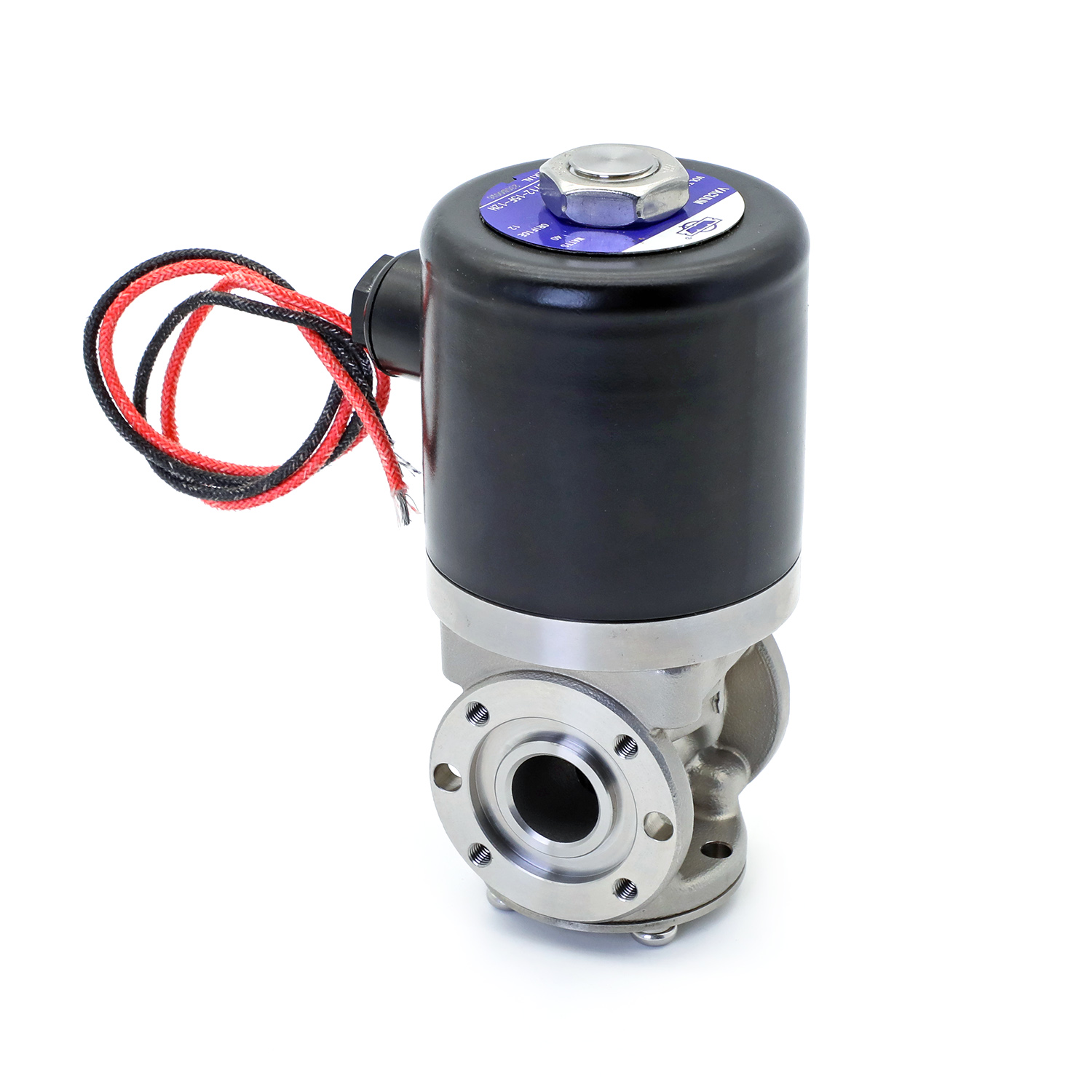

GZK712 系列高真空電磁閥

70mm幅寬大口徑設計，通徑有φ12和φ15兩種規格，屬于通電時打開型(NC)，配管口徑法蘭φ52，符合RoHS標準，專為大流量真空及惰性氣體控制設計。

? 適用流體：真空及惰性氣體
? Cv值最高可達4.7，流量大
? 泄漏率≤1.0×10?? Pa·m3/s(He)
? 多種電壓規格：AC100V、AC200V、DC24V
? 連接方式：法蘭φ52、VCR接頭

立即咨詢企微客服撥打400熱線

產品實物展示

核心技術優勢

華通氣動憑借六十余年氣動元件研發制造經驗，打造出性能卓越、品質可靠的高真空電磁閥產品，已服務全球10000+工程師和30+行業頭部客戶。

【卓越密封】

閥座泄漏和外部泄漏均控制在1.0×10?? Pa·m3/s(He)以下，有效防止流體泄漏，確保系統真空度和氣體純度。

【超長壽命】

可承受200萬次開關循環，比傳統產品提升40%，大幅降低更換頻率和維護成本，提高設備稼動率。

【低耗節能】

優化的電磁線圈設計，長時間通電工況下節能效果顯著，減少能源消耗，降低系統運行成本。

【自由安裝】

可根據安裝空間任意方向安裝，有效節省設備空間，便于系統集成和現場安裝調試。

【多樣連接】

提供雙卡套接頭、NPT/RC螺紋、法蘭連接、VCR接頭等多種選擇，滿足不同行業和設備的連接需求。

【高潔凈度】

潔凈度符合SEMI標準，閥體采用優質不銹鋼材質，適用于半導體、鋰電等高潔凈要求行業。

我們的工程師將在2小時內為您提供專屬技術支持，立即咨詢

八大核心應用場景

GZK512/GZK712系列高真空電磁閥適用于多種高端制造領域，為不同行業提供專業可靠的真空與氣體控制解決方案。

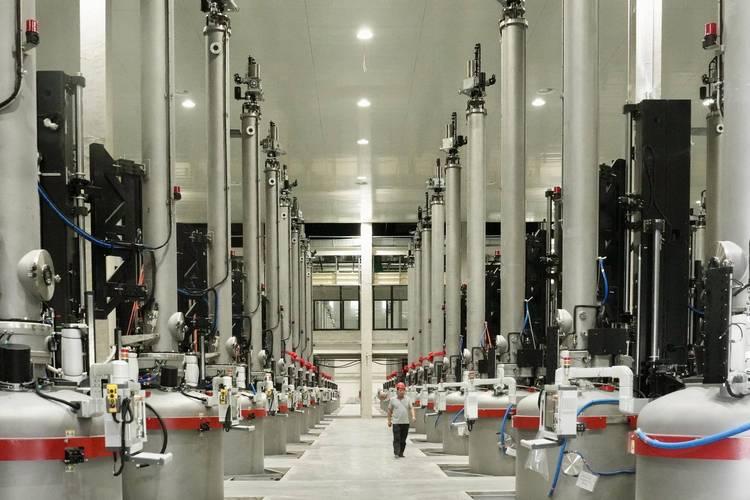

1. 半導體制造行業

半導體芯片制造的所有核心工藝都在高真空/超高真空環境下進行，對閥門的密封性能、潔凈度和可靠性要求極高。GZK系列閥門憑借卓越的性能，成為半導體設備的理想選擇。

核心應用環節：

離子注入機：GZK512用于工藝氣體(磷烷、砷烷)的精確通斷控制
薄膜沉積設備(PVD/CVD)：GZK712用于反應腔室與真空泵組之間的隔離
干法刻蝕設備：控制刻蝕氣體(Cl?、CF?)的通入路徑
晶圓傳輸系統：隔離不同真空腔室，防止交叉污染

2. 新能源光伏行業

光伏電池生產中的薄膜沉積、擴散、刻蝕等關鍵工藝都需要高真空環境。GZK系列閥門憑借高可靠性和長壽命，能夠滿足光伏行業大規模、連續化生產的需求。

核心應用環節：

PERC電池背鈍化鍍膜：GZK512用于氧化鋁薄膜沉積過程中的氣體流量控制
TOPCon電池硼擴散工藝：控制硼源氣體的通入與切斷
HJT電池PECVD設備：GZK712用于硅片表面非晶硅薄膜沉積的真空系統控制
光伏玻璃鍍膜：控制氬氣等惰性氣體的通入量

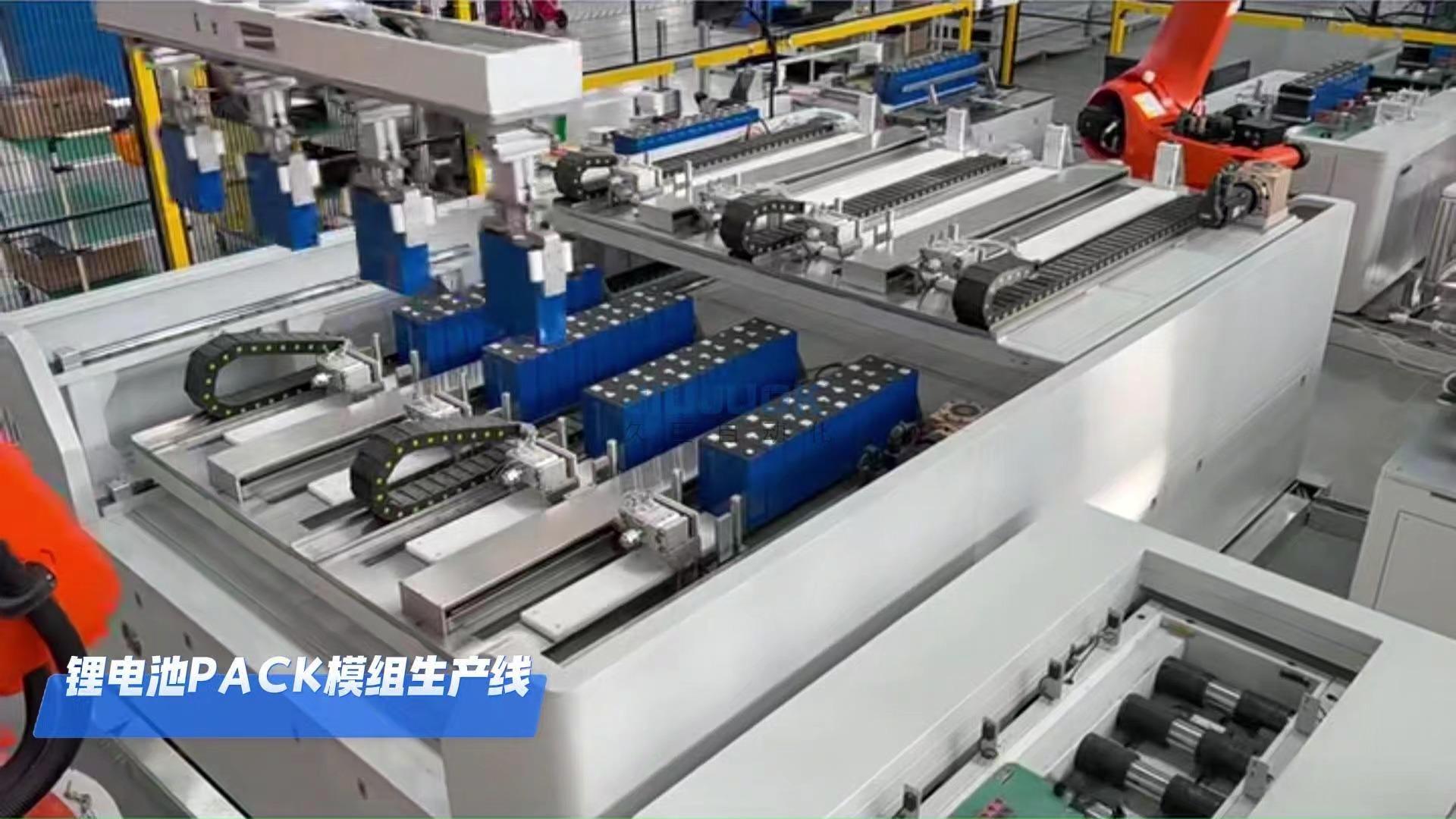

3. 鋰離子電池制造行業

鋰電池生產中的多個關鍵工藝都依賴真空技術。GZK系列閥門的金屬污染控制特性可有效防止電池自放電率升高，提升電池循環壽命和安全性。

核心應用環節：

極片真空干燥：GZK712用于真空干燥箱的抽氣與隔離
電解液真空注入：GZK512用于注液機的真空系統控制
化成與脫氣：抽取鋰電池化成過程中產生的氣體
真空封裝：在電池最后封裝環節實現高效真空封裝

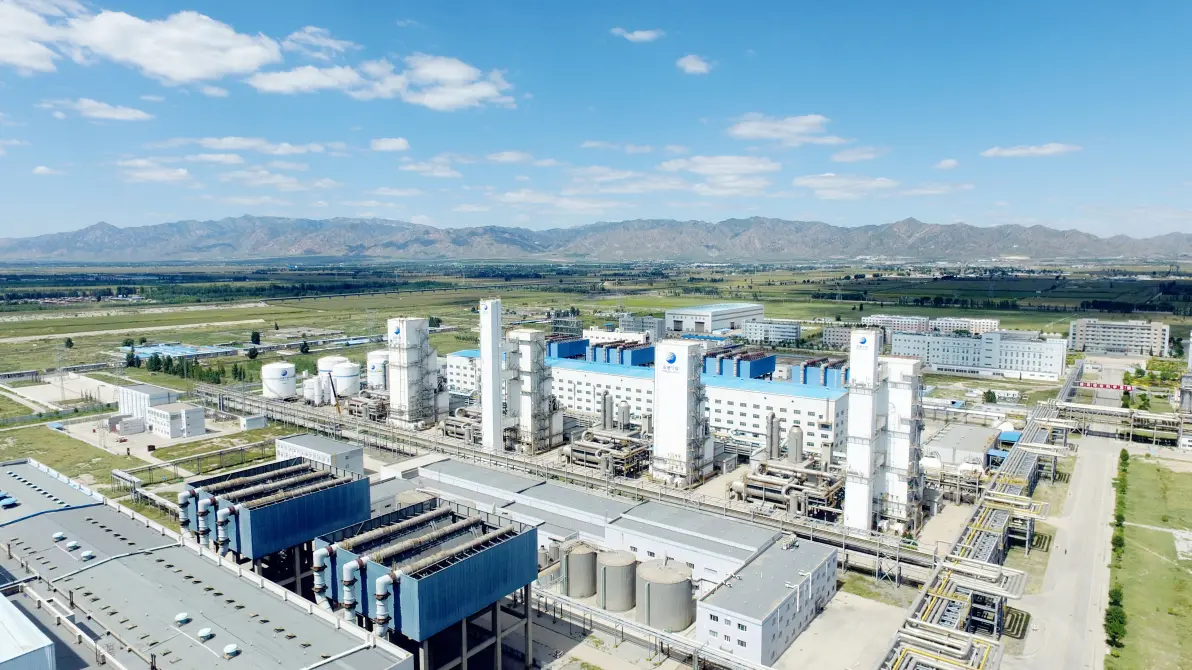

4. 高純氣體系統應用

高純氣體(電子特氣、高純氮、高純氬等)的輸送和分配系統對閥門的密封性能和潔凈度要求極高。任何微小泄漏都會導致氣體純度下降，影響產品質量。

核心應用場景：

電子特氣輸送系統：適用于硅烷、磷烷等高危電子特氣的輸送控制
半導體廠中央供氣系統：用于氣體分配箱(VMB/VMP)中的支路控制
實驗室氣路系統：為分析儀器提供安全可靠的氣體
氣體純化設備：控制純化過程中的氣體流向

5. 盾構機高純氣體系統

盾構機施工中的氮?dú)庀到y(tǒng)是關鍵的安全與輔助系統。GZK系列閥門的高可靠性和快速響應能力，能夠在惡劣的施工環境下穩定工作。

土倉惰化與防爆：控制高純氮?dú)庾⑷胪羵}(cāng)，消除爆炸風險
土壓平衡調節：幫助精確穩定地調節土倉壓力
帶壓作業生命支持系統：用于氦氮氧"三元混合氣"的配比與輸送

6. 流化床反應器系統

流化床反應器廣泛應用于化工、制藥、材料等行業。GZK系列閥門適用于流化床系統中的真空取樣、添加劑抽吸等環節。

真空取樣系統：GZK512用于氣液固三相同時取樣裝置
添加劑抽吸系統：控制真空設施與添加劑儲料斗之間的連接
反應氣氛控制：調節反應氣體的通入量和流向

7. 真空鍍膜行業

真空鍍膜技術廣泛應用于光學、電子、裝飾、工具等領域。GZK系列閥門的快速動作特性可精準控制鍍膜厚度和均勻性。

磁控濺射鍍膜：控制氬氣等工作氣體的通入量
電子束蒸發鍍膜：用于真空系統的抽氣與隔離
光學鍍膜：精確控制多種鍍膜材料氣體的流量

8. 科研與其他應用

GZK系列高真空電磁閥憑借穩定可靠的性能，也廣泛應用于科研實驗、真空熱處理、生物醫藥等多個領域。

大型科研設施：同步輻射光源、粒子加速器真空系統
航空航天：部件真空淬火、粉末冶金燒結
生物醫藥：真空冷凍干燥機、無菌灌裝設備

獲取免費解決方案發送郵件咨詢

技術參數

GZK系列高真空電磁閥提供多種規格選擇，滿足不同行業和應用的需求，支持非標定制。

GZK512系列技術參數

參數項目	GZK512-4.5	GZK512-6
通徑	4.5	6
幅寬	40
Cv值	0.6	1.05
使用壓力范圍	1.0×10??~0.8×10?Pa	1.0×10??~0.3×10?Pa
最高工作壓力差	0.8MPa	0.3MPa
背壓(MPa)	0.2	0.15
泄漏率	≤1.0×10?? Pa·m3/s(He)
耐壓力	5.0MPa
流體溫度	5~55℃
環境溫度	0~55℃(不得凍結)
額定電壓	DC24V
功耗	11.8W	11.5W
絕緣等級	B級(130)
使用壽命	200萬次
閥體材質	SUS304/SCS13
密封材質	FKM(氟橡膠)，可定制全氟醚橡膠
連接方式	JXR公接頭、雙卡套、NPT/RC螺紋
重量	0.69

GZK712系列技術參數

參數項目	GZK712-12F-12B	GZK712-12F-12H	GZK712-15F-15B	GZK712-15F-15H
通徑	12		15
幅寬	70
Cv值(直管)	3.2		4.3
Cv值(L方向)	3.6		4.7
使用壓力范圍	1.3×10??~1.5×10?Pa	1.3×10??~3.0×10?Pa	1.3×10??~1.0×10?Pa
最高工作壓力差	0.15MPa	0.3MPa	0.1MPa
背壓(MPa)	0.1		0.02/0.1
泄漏率	≤1.0×10?? Pa·m3/s(He)
耐壓力	0.5MPa
流體溫度	5~55℃
環境溫度	0~55℃(不得凍結)
額定電壓	AC100V、AC200V(50/60Hz)、DC24V
功耗	AC:32.5W DC:40W
絕緣等級	B級(130)	H級(180)	B級(130)	H級(180)
使用壽命	200萬次
閥體材質	SCS13
密封材質	FKM(氟橡膠)，可定制全氟醚橡膠
連接方式	法蘭φ52、VCR接頭
重量	2.0

選型指南

GZK512系列推薦應用

半導體離子注入機氣體控制
鋰電池電解液真空注入
高純氣體小流量控制
流化床真空取樣系統
實驗室分析儀器氣路

GZK712系列推薦應用

光伏電池PECVD鍍膜設備
鋰電極片真空干燥系統
盾構機氮?dú)舛杌到y(tǒng)
半導體PVD/CVD腔室隔離
大型真空鍍膜設備

不確定如何選型？撥打0510-83591123，專業工程師為您一對一選型指導

國產替代核心價值

選擇華通氣動GZK系列高真空電磁閥，不僅能獲得國際先進水平的產品性能，還能享受國產替代帶來的多重優勢。

【完全兼容】

安裝尺寸、接口標準與進口產品100%兼容，無需改造設備即可直接替換

【快速交付】

國內生產基地，交貨周期縮短至7-15天，遠優于進口產品的4-8周

【成本優勢】

價格僅為進口產品的50%-60%，大幅降低設備采購和維護成本

【技術支持】

提供本地化技術服務，24小時響應客戶需求，現場解決問題

【定制服務】

可根據客戶特殊需求進行定制化設計，滿足不同行業的個性化要求

立即獲取專屬技術支持

提供您的應用場景或需求，我們的工程師將在2小時內為您推薦合適產品，并免費提供整體解決方案。

全國服務熱線：400-150-1100

技術咨詢電話：0510-83591123

商務合作郵箱：netsales@wxpneum.cn

專屬客戶經理：

莫經理：135 8509 1597

瞿經理：136 5617 7271

李經理：159 6177 1815

張經理：159 6177 9750

楊經理：150 5241 1906

工作時間：周一至周六 8:30–17:30
